AB600分布式光纤温度及应力监测主机

时间:2017-07-04 15:48:13 点击数:2055


一、产品概述

AB600系列光纤应力温度监测系统,采用业界领先的BOTDA(布里渊光频域分析)技术,实现长距离的分布式应力和温度监测,测量距离长达100km(环路200km),测温精度1℃,应变测量精度20με,技术指标国际先进。

光纤中每时每刻都在发生布里渊散射,因此系统中每一个时间点所接收和处理的数据都是极其庞大的,我司针对性地自主研发了ASIC芯片和DSP数据处理技术,极大的提高了数据处理和计算能力,使得系统能够快速、准确定位应力温度变化点。

系统可广泛应用于海底电缆应力监测、分布式光纤桥隧结构健康监测、水库大坝结构健康监测等,将安全事故消除在萌芽状态,真正地做到防患于未然。

本系统由AB600系列光纤式应力温度监测主机、探测光缆、监控管理软件及相关附件组成。

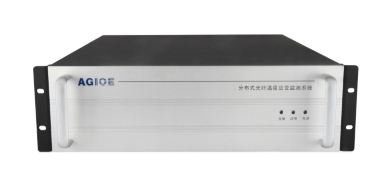

图示:AB600系列光纤应力温度监测主机

二、产品功能

1. 应力、温度监测:分布式应力温度探测,连续监测无盲区;

2. 无人值守:7*24实时在线监测,真正实现无人值守;

3. 系统自诊断:断纤故障报警并准确定位,方便维护;

4. 监测距离长:最远监测范围可达100km(回路200km);

5. 信息记录分析:监测数据存储、查询和分析功能,直观展示现场应力温度信息;

三、工作系统图

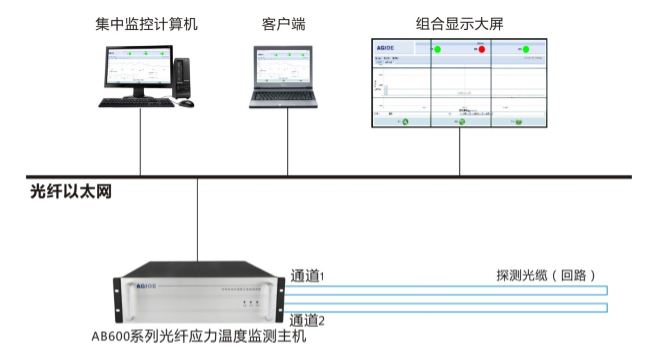

图示:AB600系列光纤式应力温度监测系统图

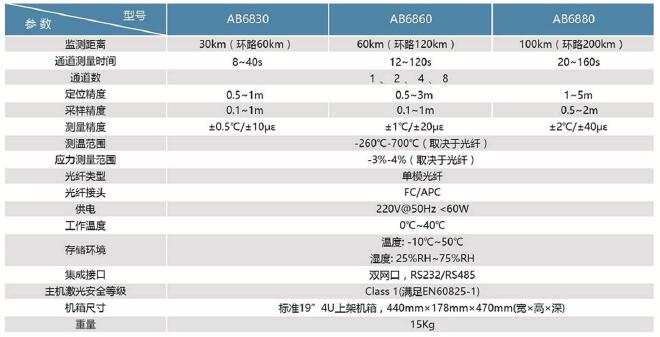

四、产品指标参数


五、产品特点

1. 先进的双峰算法和小波算法,提高了空间分辨率(120km,3m)

2. 通过光时分复用技术抑制系统的非本地效应,提高了检测长度、信噪比和测量精度(专利号:201510542288X)

3. 自主开发的ASIC芯片实现了算法的硬件化,使其速度提高10倍,国际领先

4. 采用脉冲预泵浦技术实现厘米级空间分辨率,成功用于裂缝监测

5. 单激光光源,整机性能稳定

6. 传感光缆本征安全,不受外界电磁干扰影响

7. 兼容标准通讯单模光纤,兼容现有光缆设施,保护用户投资

8. 采用光格特制的、消除应力影响的测温光缆,可实现超长距离温度和应力同时测量

9. 业界首个采用网络处理器、嵌入式Linux及B/S架构,无须安装客户端软件,支持远程访问,操作更为安全简便

10. 内置国际通用的Modlbus等协议,可方便的与第三方系统进行数据传输和系统融合

11. 高度集成化、模块化设计,安装、调试最简便,系统可靠性高

12. 报警输出接口丰富,支持声光电报警并且可联动控制设备

13. 监测全程采用光缆,无需供电,施工和维护简便

六、产品应用领域

海缆综合监控

分布式光纤桥隧结构健康监测

大坝桥梁健康监测
