ACU300H系列(高防高集成式)

时间:2017-07-17 17:42:19 点击数:10365

ACU300H系列产品为光格于2015年研发的第三代ACU产品,目前已停产,产品更新至新一代ACU300系列产品(点击了解更多),已购买客户根据合同约定提供维保服务和技术支持。

一、产品概述

ACU(区域控制单元),英文全称Area Control Unit,负责工业现场特定区域的信号采集、控制信号输出和远程通信等任务,一般由可编程逻辑控制器(PLC)、工业交换机、电源模块、保护模块和机柜等部分组成。针对一些对防护等级、抗电磁干扰和设备体积等方面有特殊需求的场合,采用高集成度、SoC、大规模集成电路模块进行一体化设计的ACU逐步成为行业的发展趋势。

针对综合管廊/电缆隧道等地下构筑物潮湿、电磁干扰强、污秽严重的恶劣场合,光格于2013年推出国内第一台集成式ACU。其充分利用了大规模集成电路模块、SoC片上系统等当前最先进的电子技术,将PLC、交换机、电源等设备的采集、控制、通信等接口集成为一体,减少中间连接线,提高可靠性,并减小其体积。经过多年的现场实践,结合现场环境的实际需求,光格于2016年又推出了新一代高集成高防护的ACU300系列区域控制单元。

光格ACU330H

二、产品功能

1、集成AI、DI接口,实现对现场气体、温湿度、液位开关、红外防入侵等传感器的信号采集;

2、集成DO、RS485接口,实现对现场风机、照明、水泵、配电等设备运行状态、故障信息采集,以及本地或远程控制设备启动和关停;

3、集成RJ45网口,实现与现场视频摄像机、工业电话和工业AP等设备的数据交换和管理;

4、集成千兆光口,与监控中心核心交换机组网,实现工业环网应用;

5、告警日志及联动动作保存功能,方便事故原因追踪。


  ACU330H组网应用示意图

三、产品指标参数


 注:ACU230为接口扩展模块,须与ACU330H区域控制单元配套使用。

 四、产品特点

  高等级防护

综合管廊/电缆隧道现场环境复杂,湿度可达98%RH以上,顶部、墙壁和设备表面经常有凝结的水珠(凝露现象),对现场监控设备防护等级提出严苛要求。GB50838-2015《城市综合管廊工程技术规范》7.5.15要求,综合管廊内监控与报警设备防护等级不宜低于IP65。

  高潮湿、多凝露环境

 ☆采用铸铝箱和镀锌涂层设计,配套双层防水接头,防护等级达到IP68,防水防潮防腐蚀;

☆工程化应用设计,锁式电缆接头与金属软管无缝对接,防水、防电线松动。

  权威机构IP68认证报告

抗电磁干扰

综合管廊/电缆隧道中的110KV/220KV 高压电缆持续向外辐射高能量的电磁波,严重干扰现场监控设备的正常工作。国家电网标准Q/GDW 540.1-2010《变电设备在线监测装置检验规范》,4.8电磁兼容性能试验要求产品达到工业四级以上。

  高压电缆强电磁干扰环境

☆接口采用隔离设计,产品通过电磁兼容GB/T17626(IEC61000)最高试验等级认证测试;

☆符合《Q/GDW 540.1变电设备在线监测装置检验规范》要求,保障设备和系统稳定运行。

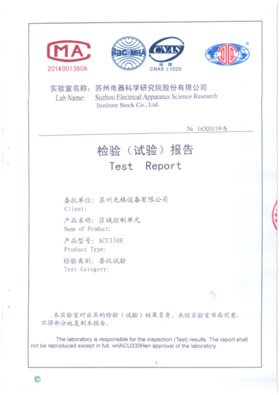

权威机构EMC认证报告

多功能小体积

☆单设备完成传感器接入、设备控制和数据上传功能;

☆芯片级集成体积小,重量轻,运输、吊装、施工轻松便捷;

☆采用壁挂或吸顶安装,避免落地安装对管线安装和维护造成的干涉。


壁挂式安装                              吸顶式安装

降低综合成本

☆传感器接入只须一次接线,相比传统方案缩减2/3接线工作量;

☆结合工程实际,提供接线表方案,简单明了,提高接线效率,降低接错风险;

☆远程配置、升级管理,免除现场编程烦恼。

 专家接线表插接式端子提高可靠性

可靠环保

☆采用先进的低功耗和热力学设计方案,保证产品稳定可靠运行,延长使用寿命;

☆整机功耗低至7W,节能环保。

软件开放

☆支持ModBus、OPC等标准协议;

☆提供SDK,方便集成开发。

五、产品应用领域

电缆隧道综合监控系统

综合管廊监控报警与运维管理系统

其它如:工业自动化、楼宇自控、钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保等行业的自控系统。
