ACU200H(壁挂式)

时间:2017-07-17 17:47:09 点击数:2246

ACU200H系列产品为光格自主研发的第二代ACU产品,目前已停产,产品更新至新一代ACU300系列产品(点击了解更多),已购买客户根据合同约定提供维保服务和技术支持。

一、产品概述

ACU(Area Control Unit)200H是光格根据管廊/隧道现场众多监测数据集中管控、传输的需求而自主开发的壁挂式区域控制单元产品,它集信号采集、本地控制、数据交换、远程联网于一体,提高了管廊/隧道综合监控各子系统的融合度和集成度,对现场众多监测数据进行集中管控并减少通讯网络的重复建设。

城市综合管廊、电力电缆隧道属于地下密闭环境,温度变化大、湿度高、有凝露、通风条件差,并且其内部敷设有大量电力高压电缆和其他管线(综合管廊中还包含通信、广播电视、给水、排水、热力、燃气等管线)。针对管廊、隧道内恶劣复杂的应用环境条件,我司研发了专用的ACU系列产品以保证在管廊/隧道中安全稳定地运行,例如:选用高端镀金连接器,采用先进的防潮防凝露技术,实现了设备外部防水、内部防凝露;ACU系列产品同时还采用了工业四级电磁兼容设计,有效的降低了管廊/隧道中可能存在的静电放电、电磁场辐射、电快速瞬变脉冲、浪涌等电磁干扰。



图示:ACU200H(壁挂式)

二、产品功能

1. 集成有模拟量输入接口、数字量输入接口、数字量输出接口,可采集隧道/管廊现场不同监控子系统的监测信息,并可输出对现场设备的控制信息;

2. 集成有工业光/以太网交换机功能,可组成千兆光纤环网,提供1000Mbps的线速转发,支持环网协议,可组成相切环、相交环、耦合环;

3. 前面板有报警、故障、电源指示灯,提醒运维人员设备状态;

4. 支持远程工作模式、本地工作模式、手动工作模式、自动工作模式;

5. 可以根据各种传感器输入报警条件进行智能联动控制,例如根据水位传感器告警输入,自动开启水泵;根据温湿度传感器告警输入自动开启风机排风;

三、工作系统图



图示:ACU200H系统图

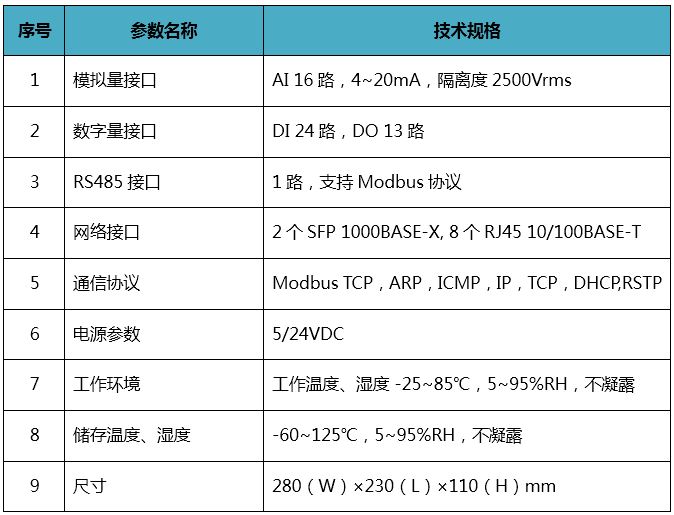

四、产品指标参数



五、产品特点

1、集数据采集、联动控制、数据交换、供电等功能与一体,为隧道/管廊监控提供一体化解决方案;

2、先进的防潮防凝露技术,适用于管廊/隧道等地下潮湿环境,设备运行更安全;

3、工业四级电磁兼容设计,高于传统PLC设备,更适用于综合管廊/电缆隧道等电磁干扰大的环境,设备运行更可靠;

4、采用两纤双向的环形网络架构,在提高了信道利用率的同时也提供了1:1的网络保护,使得光纤通信网络具备故障自愈功能,显著提升了系统可靠性;

5、壁挂式安装,占用空间小,安装方便。

六、产品应用领域

电缆隧道综合监控系统

综合管廊(共同沟)综合监控系统
