电缆隧道综合监控系统

一、行业背景

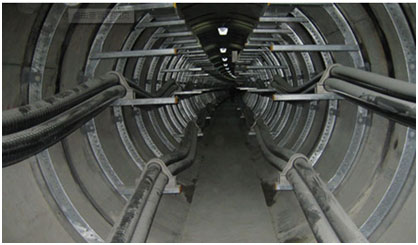

电缆隧道是容纳电缆数量较多有供安装和巡视的通道全封闭型的电缆构筑物,如果出现故障,会造成火灾并引起大面积的停电。由于电缆隧道的封闭性,一旦发生火灾,会迅速消耗掉隧道内部氧气并产生大量有害气体,当甲烷、一氧化碳等危险气体达到一定浓度时,还可引起爆炸。更严重的是,发生灾害时隧道内部环境十分恶劣,不仅对抢修人员也将造成人身安全威胁,还会因为通信条件受限而造成信息交流受阻。

同时,电力隧道内敷设的大量的高压电缆、通讯光缆等资产成为犯罪分子的重点偷盗对象,一旦发生电缆、光缆盗割事件或线路故障,会对工业生产、居民生活造成极大的负面影响。

光格电力电缆隧道综合监控系统采用物联网架构,模块化设计。可平滑扩容,满足分阶段施工及技改的要求。各子系统的安装、维护相对独立,又通过统一的综合监控管理平台进行展示,操作方便。各子系统间信息互通,相互联动,实现电缆隧道监测、运维的智能化、自动化,保障电缆隧道内环境、设备、运维人员安全。

二、政策法规要求

  中华人民共和国行业标准《电力电缆隧道设计规程》DL/T 5484-2013中明确规定在电缆隧道中应设置相关设备监控及联动系统。《国网公司电缆沟道管理规定》要求对电缆隧道环境状态进行监测。

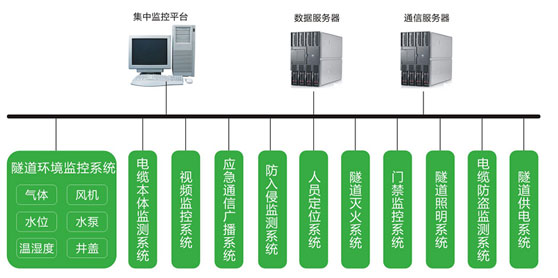

三、系统功能

1、隧道环境监控系统

隧道环境监控系统对隧道内的温湿度、水位、井盖、有害气体浓度等进行实时监测,保障高压电缆及电缆隧道内设备的安全运行,确保进入隧道的运维人员人身安全。系统可在电缆运行异常、火灾、有毒气体超标等发生时联动(干接点)风机、水泵、灭火装置等,通过各种设施的有机组合和高效联动达到控制事件影响范围、及时排除险情、减少灾害损失的目的。

2、电缆本体监测系统

实现对电力隧道内高压电缆、局部放电、护套环流的实时监测,并进行载流量评估,保障电缆安全运行,实现动态增容。

3、视频监控子系统

对隧道出入口等重要部位进行实时监测,当有火灾险情或非法入侵时协助工作人员查看隧道实际情况。

4、应急通信广播系统

实现隧道内童话、隧道与外界通话、险情信息统一广播等功能,解决隧道内的通讯难题。

5、防入侵监测系统

实时监测隧道各出入口、人孔井等,出现非法入侵情况立即报警,告知值班人员。

6、人员定位系统

对进入隧道的运维人员进行实时定位,掌握其在隧道内的行动轨迹,并可辅助查岗。

7、隧道灭火系统

当隧道内出现火情,可通过远程、就地和热敏线等三种方式触发灭火器,抑制火势,降低损失

8、门禁监控系统

对隧道出入口进行有效的权限管理,防止非法入侵。

9、隧道照明系统

满足隧道内施工维护照明需求,实时监测照明设备工作状态,并可远程控制。

10、电缆防盗监测系统

实时监测电缆上的振动情况,发现盗割电缆现象立即告警并与广播系统联动,及时阻止偷盗行为。

11、隧道供电系统

提供交流、直流远供、CT取电等多种供电方案,可根据隧道现场实际情况灵活选择。


四、系统组网



五、方案特点与优势

1、多设备、多系统集中管理,强化子系统间联动,实现快速联动,提高运维水平;

2、系统开放,向下兼容第三方设备和系统;向上支持通用的接口协议,可接入更高一级的监控系统;

3、各子系统通过同一光纤环网传输数据,确保数据交换安全与系统联动效率;

4、系统从设备选型、系统组网等多方面适应隧道强电磁干扰环境,确保系统稳定性;

5、自主开发隧道专用区域控制单元,高集成度,更加安全、可靠;

6、支持云计算、大数据等技术应用,可实现多条隧道综合监控;

7、本系统已成功应用于国内数十条电缆隧道中,保证电缆隧道安全、可靠的运行。

六、产品简介

详细产品介绍请点击以下链接:

ATM6000集成平台监控软件

AT800系列分布式光纤温度传感产品

APD120在线式电缆局放监测系统

电缆载流量监测评估系统

ACS210电缆护套环流监测产品

ACU200H(壁挂式)

应急通信系统

360全景展示软件

三维监控软件

七、案例

请联系当地销售经理获取
